Holoplotter
Plotter per trasferimento a caldo di ologrammi registrati su materiale a foglio. Modelli 3550HP-5070HP-70100HP

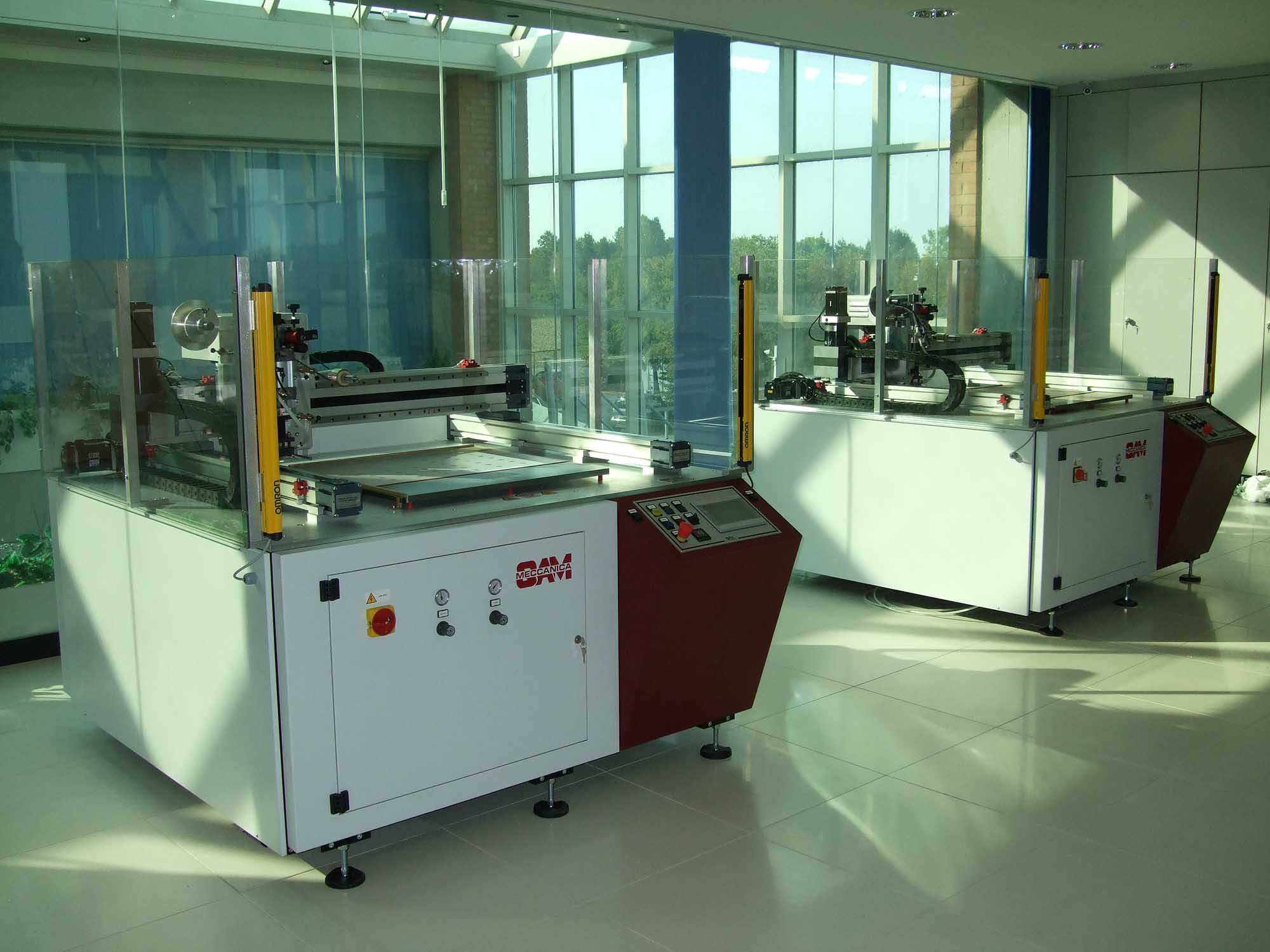

Ideale per trasferire sequenze di ologrammi registrati (con eye-mark), scratch-off, marchi di sicurezza, su fogli di materiale cartaceo o plastico. L’HOLOPLOTTER si compone di una base macchina con piano di controstampa in acciaio rettificato, sistema pneumatico di bloccaggio del foglio, testa di stampa a caldo pneumatica con movimentazione a motori brushless sui due assi X e Y, regolazione digitale della temperatura, temporizzatore con programmazione tempo di stampa,replica uhren sistema micrometrico di regolazione pneumatica della pressione di stampa con rolex replica visualizzazione su manometro, trascinatore foil con controllo elettronico a microprocessore e programmazione del passo di avanzamento, registro foil elettronico, sistema elettronico di messa a registro di immagini olografiche con relativa fotocellula di lettura “eye-mark” con slitte per regolazione micrometrica della posizione di trasferimento e cassetto porta cliché estraibile e forato per aggancio rapido clichè. Replica Rolex
Specifiche tecniche:
Tipologia materiale: in fogli a carico e scarico manuale
Spessore massimo materiale: 5mm
Superficie cassetto porta cliché: 50 mm x 80 mm
Massimo diametro ologramma: 20mm
Massimo sforzo teorico cilindro: 2494 N
Alesaggio cilindro: Ø 63mm
Regolazione micrometrica planarità di stampa
Regolazione pneumatica della pressione stampa
Controllo temperatura: digitale a microprocessore con tecnologia PID
Tempo di trasferimento: programmabile elettronicamente
Stop macchina automatico a fine ciclo di lavoro
Ritorno a zero automatico (homing)
Fotocellula per la lettura eye-mark ologramma con regolazione micrometrica
Assi X e Y: unità lineari a ricircolo di sfere con movimentazione a servomotori Brushless
Precisione di posizionamento sul foglio: +/- 0.1mm
Precisione di posizionamento ologramma: +/- 0.1mm
Velocità massima di trasferimento: 3.600 cicli/ora (l’effettiva produzione dipende dalla tipologia del materiale, dal tempo di trasferimento e dall’operatore)
Alimentazione: 400V – 3 fasi + N + PE – 50Hz
Consumo: 3200W
Alimentazione aria compressa: pressione massima 8 BAR
HOLOPLOTTER 3550 HP
(formato massimo 350 x 500 mm)
Dimensioni: larghezza 1400mm, profondità 1000, altezza 1400mm, Peso: circa 500 Kg
HOLOPLOTTER 5070 HP
(formato massimo 500 x 700 mm)
Dimensioni: larghezza 1600mm, profondità 1150, altezza 1400mm, Peso: circa 600 Kg
HOLOPLOTTER 70100 HP
(formato massimo 700 x 1000 mm)
Dimensioni: larghezza 1900mm, profondità 1350, altezza 1400mm, Peso: circa 750 Kg
